冠博科技
许多用户在面对生锈的金属物品时，会考虑使用超声波清洗机进行处理。这个想法很自然，因为超声波清洗以高效清洁著称。那么，它究竟能否有效去除铁锈？答案是：超声波清洗机在合适的条件下可以辅助除锈，但通常不能单独完成除锈任务，需要与专用的化学清洗液配合使用才能取得理想效果。
直接答案：单一使用效果有限，组合方案可行
单独使用清水或普通清洗液，超声波清洗机对铁锈的去除效果非常有限。它的主要清洁力来源于物理作用，而铁锈是金属基材发生化学变化的产物，与基材结合牢固。然而，当超声波清洗机与专用的除锈清洗液结合使用时，就能形成“化学溶解+物理剥离”的双重作用，从而有效去除锈层。这种组合方案在工业维护、零件翻新等领域已得到成熟应用。
铁锈的本质与清除难点
铁锈主要是铁的氧化物和氢氧化物的混合物，常见成分是三氧化二铁（红锈）和四氧化三铁（黑锈）。它不仅仅是附着在金属表面的污垢，而是金属基材腐蚀后形成的、与基体有一定结合力的新物质层。
清除铁锈的难点在于，锈层往往不均匀，有的地方疏松，有的地方致密且与基体交错生长。传统手工除锈（如钢丝刷）费力且难以处理复杂形状和缝隙。化学浸泡除锈虽然能处理复杂形状，但对致密锈层渗透慢，且可能过度腐蚀基材。
超声波清洗技术为解决这些难点提供了新的可能，但其作用方式有明确的物理边界。

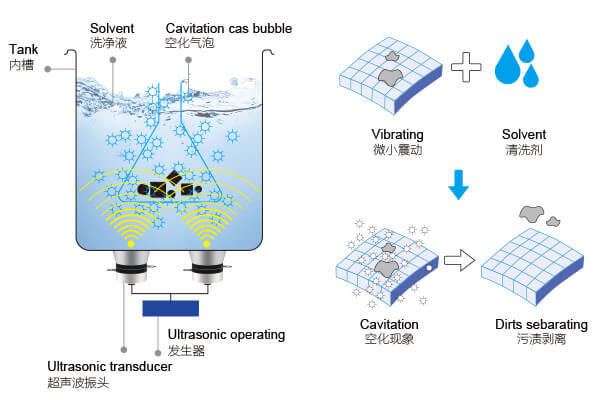

超声波清洗机除锈的工作原理
超声波清洗机除锈依赖于三个核心要素的协同：空化效应、专用清洗液和适宜的温度。
空化效应产生的高压微射流能够冲击锈层表面和微小裂缝。这种持续的微观冲击可以松动锈层与金属基体之间的结合，特别是对于那些已经松动或存在缝隙的锈蚀区域。同时，它能将清洗液“泵入”锈层的每一个微孔和缝隙深处，大大增加了清洗液与锈层的接触面积和反应效率。
专用的除锈清洗液（通常是弱酸性或含有络合剂、缓蚀剂的中性配方）负责与铁锈发生化学反应，将不溶性的金属氧化物转化为可溶性或可剥离的化合物。超声波的空化作用加速了这一化学反应的传质过程，使反应更加迅速和彻底。
适当的加热（通常40-60℃）可以显著提高化学反应速率，降低清洗液粘度，使其更容易渗透，并增强空化效应的强度，从而全面提升除锈效率。
超声波除锈的适用条件与限制
这种方法最适合处理结构复杂、带有盲孔、螺纹、细缝的锈蚀零件，例如发动机喷嘴、精密齿轮、模具、古董零件等。对于大面积平板上的均匀薄锈，其效率优势可能不如喷砂或化学浸泡明显。对于已经严重腐蚀、基体金属已变得疏松多孔的工件，超声波振动可能导致工件进一步损坏，需谨慎评估。
影响除锈效果的关键因素分析
锈蚀程度与类型是首要因素。疏松的浮锈（如钢铁表面常见的红褐色表层锈）最容易去除。致密的黑锈或已形成锈疤的厚层锈蚀，需要更长的处理时间和更强的清洗液配合。如果锈蚀已导致基体金属出现点蚀坑，超声波可以清洁坑内，但无法修复坑洞本身。
清洗液配方是决定成败的核心。清水或碱性清洗液对铁锈几乎无化学反应，效果甚微。必须使用含有酸性成分（如磷酸、柠檬酸、草酸）或特殊锈蚀转化剂、络合剂的专用金属除锈液。好的除锈液不仅能除锈，还应含有缓蚀剂，在去除锈层的同时保护裸露的金属基体不再被腐蚀。
设备参数设置至关重要。较低的频率（如25-28 kHz）能产生更大、能量更强的空化气泡，对顽固锈层的物理剥离效果更好。功率密度需要足够高，以确保在整个清洗槽内产生均匀而强烈的空化场。清洗时间需要根据锈蚀程度调整，通常需要10分钟到数十分钟不等，过程中可取出检查，避免过度清洗。
工件材质与形状也影响效果。钢铁件是最常见的除锈对象。对于有色金属（如铜、铝），必须选择对应的专用清洗液，防止发生置换反应或过度腐蚀。形状复杂、有深孔或盲孔的工件最能体现超声波清洗的优势。
专业除锈清洗液的成分与选择
酸性除锈液通过酸与金属氧化物反应生成可溶性盐来除锈。磷酸除锈液应用广泛，因为它能在除锈的同时在钢铁表面形成一层磷酸铁保护膜，具有一定防锈功能。柠檬酸等有机酸除锈相对温和，腐蚀性小，更适合精密零件。
中性除锈液通常含有锈蚀转化剂（如丹宁酸、磷酸酯）和络合剂。它们将铁锈转化为稳定的、附着力强的复合物，该复合物本身可作为保护层，或随后被剥离。这类清洗液更环保，对基体腐蚀性极小。
选择清洗液时必须考虑工件材质、后续工艺（如是否需要电镀或喷漆）以及环保要求。对于精密仪器或古董文物，应选择温和、可生物降解的配方。
正确的超声波除锈操作流程
预处理：先使用刷子或压缩空气去除工件表面的松散大块锈迹和污物。这可以避免大量杂质污染清洗液，延长其使用寿命。
配置清洗液：严格按照产品说明书，用温水配制合适浓度的除锈液。初次使用可从推荐浓度的下限开始。
装载工件：将工件放入清洗篮，确保完全浸没，且工件之间、工件与槽壁之间有足够间隙，保证清洗液自由流动。
设置参数：开启加热至50-60℃（视清洗液要求），设置合适的超声功率和时间。对于重锈，可采用间歇模式（如工作5分钟，暂停1分钟）。
过程监控：在清洗过程中可适时取出工件检查除锈进度。对于厚锈，可能需要多次更换清洗液或延长清洗时间。
后处理：除锈完成后，立即用清水进行超声波漂洗，可使用热水或加入中和剂/防锈剂的水，以彻底去除残留酸液。漂洗后迅速干燥（烘干或吹干），并立即涂上防锈油或进行后续喷涂处理，防止闪锈。
超声波除锈的优势与局限性
其优势在于能无死角地清洁复杂几何形状的工件，效率高，一致性好，劳动强度低，且对工件基体的损伤通常小于机械打磨。在配合缓蚀型清洗液时，能实现除锈与防锈的初步统一。
其局限性也很明显：对于极厚重、致密的锈层，可能需要过长的处理时间；设备及专用清洗液有成本；处理后的废液需要妥善中和处理；对某些异种金属组合件或带有非金属嵌件的零件，清洗液选择需格外谨慎。
家用与工业设备的除锈效果差异
家用超声波清洗机功率较小，槽体容量有限，且通常不具备强力的加热和定时功能，适合处理小件物品的轻度锈蚀。工业级设备功率大，常配备循环过滤、加热和自动添加系统，能处理更严重锈蚀和批量工件，效果和效率都远超家用机型。
安全操作规范与注意事项
操作时必须佩戴防护手套和眼镜，避免除锈液接触皮肤和眼睛。应在通风良好的区域进行操作，因为某些反应可能产生微量气体。清洗槽和加热器必须与所使用的酸性清洗液相容（通常为不锈钢或特殊塑料）。废液不可直接倒入下水道，需按照环保规定，用碱中和至接近中性后再处理。
替代与辅助除锈方案
对于特大工件或户外设施，机械除锈（喷砂、抛丸）仍是更好的选择。对于批量小件且形状简单的工作，化学浸泡除锈可能更经济。电解除锈则适合对表面光洁度要求高的精密除锈。在实际应用中，常采用组合方案：先机械去除厚锈，再用超声波进行精细化和深孔除锈。
综上所述，超声波清洗机是一种有效的除锈辅助工具，尤其擅长处理形状复杂、有精细结构的锈蚀工件。其效果并非来自超声波本身的神奇力量，而是源于物理空化效应与专用化学清洗液的协同作用。用户需要根据锈蚀的实际情况，选择合适的设备、匹配的清洗液和正确的工艺参数，才能安全、高效地让锈蚀工件重现光泽。
