冠博科技
超声波清洗技术已经广泛应用于各行各业，从汽车修理厂到珠宝店都能看到它的身影。但当你手里拿着铝制零件或铝合金饰品时，心里难免会犹豫：这玩意儿真的能直接扔进超声波清洗机吗？会不会洗坏了？
这种顾虑完全可以理解。铝作为一种活泼金属，确实比不锈钢或黄铜要"娇气"一些。但只要掌握正确的方法和参数，超声波清洗不仅不会损坏铝制品，反而能达到人工清洗无法企及的清洁效果。
超声波清洗的工作原理

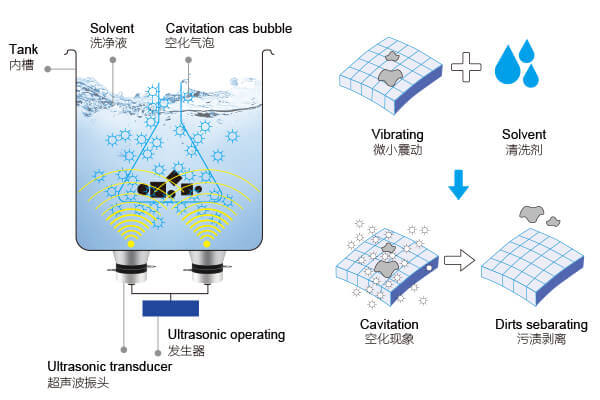

空化效应如何清洁物品
超声波清洗机通过高频声波在液体中产生无数微小气泡。这些气泡在形成和破裂的过程中，会产生强大的冲击力。想象一下，每秒钟有几万个微型"水锤"在敲打零件表面，再顽固的污垢也会被震落下来。
这个过程的核心叫做"空化效应"。当超声波通过清洗液传播时，会形成疏密相间的压力波。在低压区域，液体中会产生真空气泡。这些气泡迅速膨胀，然后在高压区瞬间坍塌。气泡破裂时产生的局部高温可达5000摄氏度，压力超过10000个大气压。
听起来很暴力对吧？但这些能量都集中在微观尺度上。对于大多数金属来说，这种清洁方式既彻底又温和。不过铝材料确实需要我们多留个心眼。
为什么铝材需要特殊对待
铝在金属界算是比较"个性"的一员。它表面有一层天然的氧化膜，这层膜既保护铝不被腐蚀，又容易被某些化学物质破坏。莫氏硬度只有2.5到3的铝，比硬度7到8的淬火钢软得多。
更麻烦的是，铝属于两性金属。什么意思呢？就是说它既怕强酸也怕强碱。很多工业清洗液为了对付油污，会使用强碱性配方。这些清洗液用在钢铁零件上没问题，但遇到铝就可能产生化学反应，导致表面发黑、起麻点甚至被腐蚀。
铝能否安全使用超声波清洗
直接答案
能。但前提是你要用对方法。全球无数家工厂每天都在用超声波清洗铝制零件，从航空发动机部件到手机外壳，从汽车缸体到散热器，成功案例数不胜数。
关键在于三个要素：选对清洗液，控制好温度，把握好时间。这三点做到位了，铝制品不仅能洗得干干净净，表面还不会有任何损伤。
不同铝合金的差异
说到这里必须强调一点，铝不是单一材料。市面上的铝制品按照国际标准分为多个系列，每个系列的性能差异很大。
1系纯铝（纯度99%以上）性质软，韧性好但强度低，常用于化工设备和装饰材料。这类铝"温柔"，清洗时要格外小心。
5系铝镁合金（比如5083）耐海水腐蚀性能突出，游艇和船舶大量使用。它比纯铝硬得多，超声波清洗的耐受度也更好。
6系铝镁硅合金（比如6061）是常见的结构材料，强度适中，可塑性好。
7系铝锌合金（比如7075）强度接近钢材，航空航天领域的宠儿。这类合金硬度高，超声波清洗基本不会造成表面损伤。
了解你手中零件的具体材质，有助于选择合适的清洗参数。如果实在不确定，那就按照保守的方式处理。
铝材料的特殊性质
铝的物理特性
铝的密度只有2.7克每立方厘米，大约是钢的三分之一。这个特性在超声波清洗中有个实际影响：轻飘飘的零件容易在清洗槽里漂浮或移动，可能导致清洗不均匀。所以建议用专用清洗篮固定好。
铝的导热性能极佳，是钢的四倍。这反而是个优点。空化气泡破裂产生的瞬时高温，能够迅速被铝材分散掉，不会在局部形成热损伤。从这个角度看，铝比某些导热差的材料更适合超声波清洗。
化学反应风险
真正需要警惕的是化学风险。铝的氧化膜在pH值7到9.5之间相对稳定，超出这个范围就容易出问题。强碱性清洗液（pH>10）会快速溶解氧化膜，让铝表面变灰变黑。强酸性溶液（pH<3）虽然不常用，但同样会腐蚀铝材。
含氯离子的清洗液是另一个隐患。氯离子能够穿透氧化膜，引发点蚀。海边的朋友应该见过，铝制品长期接触海水后会出现密集的小坑，就是这个原因。
如果铝零件上有其他金属（比如铜螺丝或钢垫片），在清洗液中可能形成原电池，加速铝的腐蚀。这种电化学腐蚀在超声波作用下会更明显。
清洗铝制品的正确方法
清洗液的选择
中性或弱碱性专用清洗液。市面上有专门针对铝材的超声波清洗液，pH值通常控制在7到9.5之间，既能有效去污又不伤材料。
具体推荐几种安全的选择：
稀释的中性洗洁精。家用洗洁精兑水使用，比例大约1:20到1:50。这个方案成本低，适合清洗轻度油污。
异丙醇或酒精溶液。浓度70%到90%的酒精对铝非常友好，能溶解油脂又挥发快。缺点是成本较高，且需要注意通风。
专业铝材清洗剂。如果经常清洗铝件，投资一瓶专业清洗剂很值得。这类产品通常含有表面活性剂、螯合剂和缓蚀剂，清洁效果好且安全性高。
千万别用的清洗液包括：强碱性脱脂剂、含氯漂白剂、酸性除锈剂。这些东西碰到铝都是灾难。
温度设置要点
温度直接影响清洗效果和化学反应速度。对于铝制品，50到60摄氏度是适宜温度区间。这个温度既能提升清洁效率，又不会让化学反应失控。
如果污垢不严重，或者使用了偏碱性的清洗液，可以把温度降到40到50摄氏度。温度越低，化学腐蚀风险越小。
超过70摄氏度就要谨慎了。除非使用的是特殊配方的高温清洗液，否则高温会加速铝的氧化和腐蚀反应。很多人以为越烫洗得越干净，这在铝制品上恰恰是误区。
现在的超声波清洗机一般都有加热和温控功能。建议用温度计实际测量液温，因为显示温度和实际温度可能有偏差。清洗过程中超声波本身也会产生热量，要注意监控。
时间和频率控制
清洗时间是另一个关键参数。铝制品通常只需要3到10分钟就能清洗干净，很少需要超过15分钟。时间越长，化学反应的累积效应越明显，即使中性清洗液也可能逐渐对铝表面产生影响。
建议的操作流程是：先清洗3到5分钟，取出检查效果。如果还有残留污垢，再继续清洗3到5分钟。这样分段清洗比一次性长时间清洗更安全。
超声波频率的选择也有讲究。低频（25到40kHz）产生的气泡大而猛，冲击力强，适合清洗厚实的铸铝件。高频（80到170kHz）产生的气泡小而密，作用温和，适合薄壁铝件或精密加工件。
如果你的设备有可调频率或脉冲模式，那就太好了。脉冲模式通过间歇工作降低了平均强度，对铝表面更友好。
冠博仕GML1240单槽降噪多频定制工业机 | 45L/600W | 多功能超声波清洗机降噪脱气扫频脉冲单槽工业机
适合超声波清洗的铝制品类型
汽车零部件
化油器是超声波清洗的经典应用场景。铝制化油器的内部油道和喷嘴，手工根本清理不到位。扔进超声波清洗机里泡几分钟，陈年积碳和胶质一扫而光。
发动机缸盖、活塞、进气歧管这些铝铸件也很适合。它们材质厚实，不怕空化冲击。就是要注意彻底冲洗干净，别让清洗液残留在水道里。
铝合金轮毂清洗效果同样出色。能洗掉刹车粉尘和路面污垢，让轮毂恢复光泽。不过如果轮毂有烤漆或电镀层，要先确认涂层能耐受超声波。
电子产品组件
散热器是电子产品的常客。铝挤压型材制成的散热片，缝隙多又密集，人工很难清理。超声波能钻进每个细缝，把灰尘和导热硅脂残留清除干净。
铝制的外壳、支架、屏蔽罩在生产过程中会沾染指纹、油脂和助焊剂。超声波清洗能保证这些件在装配前达到洁净度要求。
手机和笔记本的铝合金机身在翻新时，也会用到超声波清洗。能去除使用痕迹和表面氧化，但一定要把电池和电路板拆下来。
首饰和装饰品
铝虽然不如金银贵重，但也有不少饰品采用铝材或铝合金。这类东西较为在意外观，超声波清洗能恢复原本的光泽，不留擦拭痕迹。
手表表壳和表链如果是铝材质，配合温和的清洗液效果很好。记得先把机芯拆出来，防水圈也建议取下。
各种铝制的徽章、铭牌、装饰条经过超声波清洗，能焕然一新。对于有古铜色或拉丝效果的特殊表面处理，清洗前建议在不显眼的地方测试一下。
常见错误与规避方法
清洗液选择失误
典型的错误就是拿清洗钢件的强碱性脱脂剂直接用在铝件上。这种清洗液pH值可能高达12甚至13，对铝的破坏性极强。轻则表面发灰失去光泽，重则出现明显腐蚀麻点。
还有人为了加强去污能力，自作聪明地提高清洗液浓度。殊不知浓度翻倍，腐蚀性可能翻好几倍。厂家给的稀释比例不是随便定的，照着做就对了。
含氯的清洗剂也要警惕。有些除锈剂或漂白成分的清洗液里含有氯化物，这对铝来说是慢性毒药。即使浓度不高，长时间接触也会引发点蚀。
清洗时间过长
有人觉得既然开了机器，干脆多洗一会儿更保险。结果铝件在槽里泡了半小时甚至一小时，拿出来表面已经失去金属光泽，摸上去发涩。
超声波清洗不是腌咸菜，不是时间越长越好。大部分铝件的清洗在5到10分钟内就能完成。继续浸泡只会增加化学反应的机会，对清洁效果没有帮助。
连续多次清洗同样要注意间隔。如果第一遍没洗干净，别马上开第二遍。先拿出来检查具体哪里还有问题，调整参数或清洗液后再继续。
忽视表面涂层
阳极氧化的铝件需要特别小心。阳极氧化层虽然比天然氧化膜厚，但本质上还是多孔结构。强力的清洗液会渗入孔隙，造成染色层褪色或氧化层剥落。
喷漆或粉末涂装的铝件风险更大。超声波的震动可能在涂层和基材之间的薄弱点产生剥离。如果涂层本身就有划伤或磕碰，清洗液还会从缺陷处钻进去，导致大面积起泡。
电镀铝件同样要谨慎。铝上面的镀铬层、镀镍层如果附着力不够好，超声波清洗可能加速脱落。遇到这类零件，建议先做小范围测试。
透明保护涂层也不能大意。有些铝件表面有一层清漆或保护蜡，用来防止氧化。不合适的清洗液可能溶解这层保护，反而让铝件更容易腐蚀。
清洗后的保养建议
铝件从清洗机里取出来，工作还没结束。立即用清水冲洗干净很重要，彻底去除清洗液残留。清洗液如果留在表面，会持续和铝反应，造成缓慢的腐蚀。
用热水冲洗效果更好。热水能加速蒸发，减少水渍的形成。如果对洁净度要求很高，后续可以用纯净水或蒸馏水再冲一遍，避免自来水中的矿物质留下痕迹。
压缩空气吹干是专业做法。特别是有螺纹孔、盲孔、缝隙的零件，积水很难自然晾干。用气枪吹一遍，既快速又彻底。注意气源要过滤除湿，别吹出油污或水珠。
刚清洗过的铝表面处于较为活泼状态，氧化膜还没来得及重新形成。如果条件允许，涂一层薄薄的防锈油或防护蜡。这对长期存放的零件特别有用。
存放环境也有讲究。铝怕潮湿环境，湿度大会加速氧化和腐蚀。理想的仓储湿度应该控制在50%以下。对于精密零件，甚至可以用真空袋或干燥箱保存。
定期检查清洗后的零件也很必要。如果发现有变色、长斑或腐蚀痕迹，说明清洗参数或保养方法有问题，需要及时调整。这些经验积累对优化清洗工艺很有价值。
