使用超声波清洗机是清除PCB电路板上焊剂残留、污垢、灰尘及其他微小颗粒的有效手段。以下是清洁PCB的详细步骤和建议。
清洁过程概述
在清洁PCB时,建议避免手动刷洗,因为这可能会损坏组件。可以使用超声波清洗机进行处理。整个清洗过程通常分为主要清洗和漂洗两个阶段,以去除表面残留物。漂洗是关键步骤,确保清洁剂不对PCB造成腐蚀,建议适当设置漂洗时间。最后,在适中的温度下进行干燥处理,以确保PCB完全干燥。

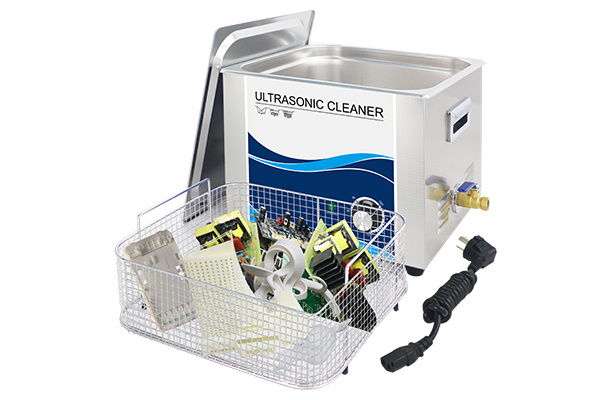

超声波清洗机的应用
PCB超声波清洗机广泛应用于半导体、晶体、电阻、电容、PCB板、IC芯片等电子元件的生产和加工过程中的清洁。
清洗PCB的步骤
1.计算溶液比例
在每次使用超声波清洗机前,检查清洁溶液的稀释比例,通常在1:1到不等的范围内。该比例对清洗效果至
关重要。
2.加水
将适量水加入超声波清洗机的槽内。
3.添加清洁溶液
按照之前计算的比例,向水中加入清洁溶液。
4.预热溶液
根据清洁剂的建议,通常将溶液加热至50°C至65°C,有助于提高清洗效果。
5.除气处理
为了确保有效清洗,需对溶液进行除气。可以开启超声波机的脱气功能5-10分钟,以去除溶液中的气泡,增强空化效果。
6.放入PCB
戴上手套或使用钳子,将PCB或电子板小心放入溶液中。
7.设置清洗时间
根据清洁溶液的建议,设置计时器,一般在3到5分钟之间,具体时间根据PCB的污垢程度而定。
8.耐心等待
清洗过程中需要耐心等待,确保计时器完成工作。
9.冲洗与干燥
清洗完成后,从溶液中取出PCB,冲洗并彻底干燥。检查电路板的清洁程度,如果仍有污垢,可再次放入清洗数分钟。
通过遵循这些步骤,您可以安全高效地使用超声波清洗机清洁PCB电路板,确保其保持良好的工作状态。
温馨提示:尽管超声波清洗有许多优点,但在清洗时仍需谨慎:
1.材料的敏感性
主板由多种材料制成,其中某些材料可能对超声波清洗不耐受。因此,在清洗前必须确认主板材料的耐受性。
2.液体的影响
超声波清洗需要使用清洗液,若选择不当,可能会对电子元件造成腐蚀或其他损害。务必使用专为电子设备设计的清洗剂。
3.残留问题
清洗后,需确保主板完全干燥,以免水分残留导致短路或其他电气故障。
